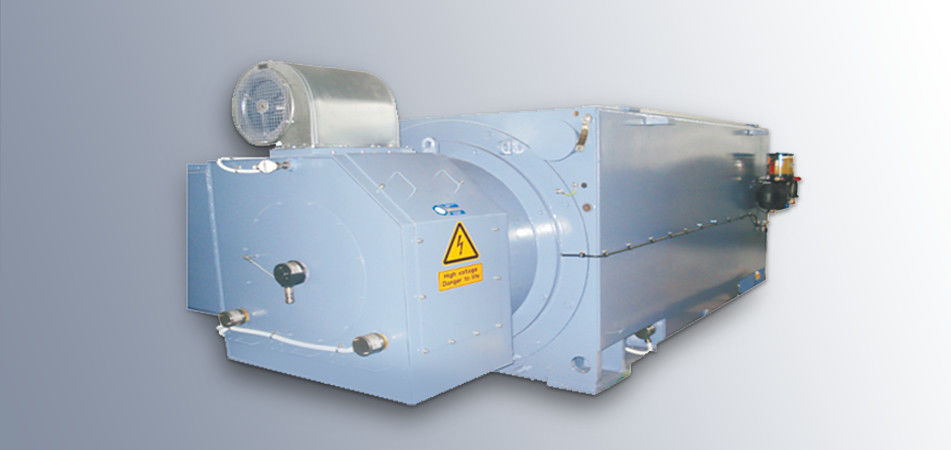

Wind-Arbeitsturbine-Generator 9.5m/S 1.0MW







Wir wandeln die kinetische Energie des Windes in mechanische Energie und dann die mechanische Energie in elektrische Energie um. Das ist Windkraft. Das Prinzip der Windstromerzeugung besteht darin, den Wind zu nutzen, um die Rotorblätter anzutreiben, und dann die Drehzahl durch einen Untersetzungsgetriebe zu erhöhen, um den Generator zur Stromerzeugung anzutreiben. Die für die Windstromerzeugung benötigte Ausrüstung wird als Windkraftanlage bezeichnet. Diese Art von Windkraftanlage kann in drei Teile unterteilt werden: Windrad (einschließlich Windfahne), Generator und Eisenturm.







Nr.	Artikel	Einheit	Spezifikation
Gesamte Windkraftanlage
1	Nennleistung	KW	3000/3200
2	Einschaltwindgeschwindigkeit	m/s	2,5
3	Nennwindgeschwindigkeit	m/s	9/9,5
4	Abschaltwindgeschwindigkeit (10 min)	m/s	20
5	Überlebenswindgeschwindigkeit (3s)	m/s	52,5
6	Betriebstemperatur (Standard Luftdichte)	℃	-30~40
7	Überlebenstemperatur (Standard Luftdichte)	℃	-40~50
8	Konstruktionslebensdauer	Jahr	≥20 (Onshore)
Rotor
1	Rotordurchmesser	m	148
2	Überstrichene Fläche	㎡	17203
3	Flügellänge	m	72,5
4	Flügelmaterial		GFK
	Getriebe
Getriebe
1	Getriebetyp		N/A
2	Übersetzungsverhältnis		N/A
Generator
1	Typ		Permanentmagnet-Synchronmotor
2	Nennleistung	kW	4250
3	Nennspannung	V	720
4	Isolationsklasse		F
Umrichter
1	Typ		Volllastumrichter
2	Leistungsfaktor		-0,95～+0,95
3	Nennfrequenz	Hz	50
4	Nenn-Ausgangsspannung	V	690
5	Eingangs-/Ausgangsfrequenzbereich	Hz	±2,5
Gierwerksystem
1	Gierwerksantrieb		Elektroantrieb/ Vierstufiges Planetengetriebe
2	Gierwerksbremse		Elektromagnetische Bremse + Hydraulische Bremse
3	Gierwerksgeschwindigkeit	°/s	≤0,3
Blitzschutz
1	Konstruktionsstandard		IEC 61400/24-2010, IEC 62305-2006, GL-Richtlinie
2	Erdungswiderstand	Ω	Netzfrequenz-Erdungswiderstand der Einheitsturbine ≤4
Turm
1	Typ		Stahlkonischer Turm
2	Nabenhöhe	m	90/95/100
